染色體核型分析鏡檢用什么顯微鏡

一、什么是染色體鏡檢

染色體是遺傳物質，是基因的重要載體，生物的繁衍、發育都與之息息相關。人類染色體分為兩類：22對常染色體和1對性染色體，即每個細胞擁有46條染色體，正常染色體核型可表達為“46，XX（或XY）”。

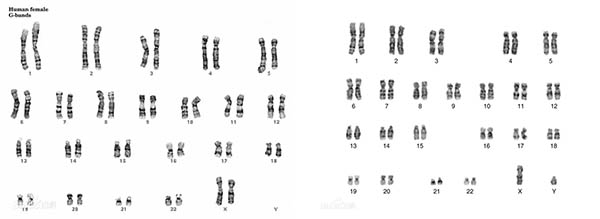

左圖為女性正常染色體核型圖，右圖為男性正常染色體核型圖

隨著醫學與科技的發展，人們發現某些疾病與染色體結構、數目等異常情況之間存在關聯，使用光學顯微鏡對染色體進行核型分析，可對某些疾病的風險做出判斷，常見的染色體異常遺傳病有：①21三體綜合征，也稱唐氏綜合征或先天愚型，主要臨床表現智力低下，特殊面容等，大部分核型為“47，XX（或XY），+21”，即多一條21號染色體；②13三體綜合征，也稱帕陶氏綜合征，主要臨床表現智力低下，腭裂，耳廓畸形，顱面畸形等，大部分核型為“47，XX（或XY），+13”；③18三體綜合征，也稱愛德華式綜合征，主要臨床表現智力發育障礙，身體發育遲緩等，大部分核型為“47，XX（或XY），+18”；④克氏綜合征（47，XXY），比正常男性多了1條X染色體，是男性不育中常見的染色體異常；⑤超雄綜合征（47，XYY），比正常男性多了1條Y染色體，一般會表現為身材高大、易于興奮、性格暴躁等。

染色體檢查是檢測染色體的數目或結構有無異常，廣泛用于婚前檢查、產前檢查、系統性疾病診斷治療監測等方面。傳統是使用生物顯微鏡觀察染色體數目與形態，操作較為簡單快速，近年來，也有使用熒光顯微鏡通過熒光原位雜交技術（FISH）進行染色體核型特定位點的檢測和標記，操作較為復雜，但是分析精度較高。

染色體檢查的標本有外周血、骨髓細胞、皮膚和羊水等，傳統方式的染色體核型分析是以分裂中期染色體為研究對象，需借助秋水仙素將樣本細胞固定在分裂中期，經低滲和固定等一系列細胞學操作后獲得染色體標本，用醋酸洋紅或龍膽紫等染料進行染色后，置于顯微鏡下進行觀察，確定染色體的數目及結構是否發生畸變，從而判斷某種疾病的風險。

明美顯微鏡ML51-N搭配MSX11（100倍油鏡）拍攝的染色體

二、染色體鏡檢中的挑戰

人類染色體直徑一般在0.2-2微米之間，長度變異范圍0.2-50微米，使用生物顯微鏡進行染色體鏡檢主要是辨認出數目及結構是否異常，主要挑戰來自以下幾方面： （1）染色體尺寸微小對顯微鏡分辨數目與結構的挑戰。待觀察的染色體處于分裂中期，一對染色體由著絲點相連接，兩條染色體之間距離較近，如果物鏡分辨率不夠，成像時就較難將兩者區分開來，同時也會影響對形態的判斷，就會導致對數目與結構的誤判。

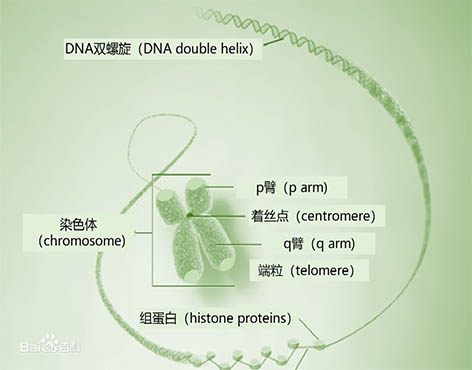

分裂中期染色體結構，圖片來源于百度百科，侵刪

高數值孔徑物鏡意味著更高的分辨率，明美生物顯微鏡采用高數值孔徑物鏡，100倍油鏡數值孔徑可高達1.35，40倍物鏡數值孔徑可達0.75，兩者理論分辨率可達0.3微米與0.5微米（以染色體被染成的400nm紫光為主），在此分辨率下，觀察者可以很輕松的分辨染色體的結構和數目。

明美100倍高數值孔徑物鏡拍攝的染色體
可清晰分辨染色體的數目及一對染色體中的著絲點與兩側染色體

（2）高倍觀察對調焦機構精細與穩定程度的挑戰。100倍物鏡分辨率高，也意味著焦深小，由于樣本制片技術的差異，染色體可能處于不同的焦面，就需要調節調焦機構獲得清晰的圖像，明美生物顯微鏡采用同軸式粗微動調焦機構，微動格值可達2微米，焦面調節更精細，避免一動就過，讓您的操作一步到位。

（3）長時間伏案鏡檢對顯微鏡人機工學的挑戰。隨著政策與人們認識水平的提高，婚前體檢、產檢等都需要進行染色體鏡檢，醫院病理科往往承擔長時間高強度的染色體鏡檢工作，明美研究級生物顯微鏡采用25大視野目鏡、柔和不刺眼的白光LED光源、低手位鋼絲傳動載物臺、低手位同軸粗微動調焦機構、高剛性主機架等設計，可緩解長時間工作時眼睛、手部、腰部等的疲勞。

三、明美解決方案

（1）明場下的生物顯微鏡染色體鏡檢方案

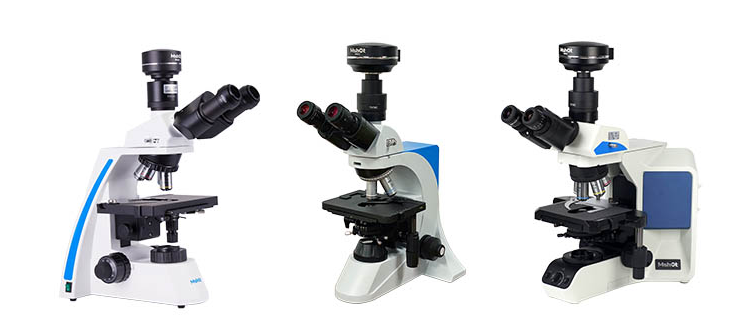

推薦：ML31/ML41/ML51-N+MSX11/MSX2

低手位載物臺和調焦機構、30°傾斜三目頭等人體工學設計，減少工作疲勞
22mm/25mm寬視野目鏡，視野平場性優良，適合長時間計數觀察
高數值孔徑物鏡，細節分辨率更高，減少成像模糊帶來的計數與結構辨認誤差
LED明場光源，接近自然光的白光，亮度可調，明亮不刺眼
2100/1250萬大像素相機，結合專業成像軟件，細節顯示更清楚

（2）數字切片掃描方案

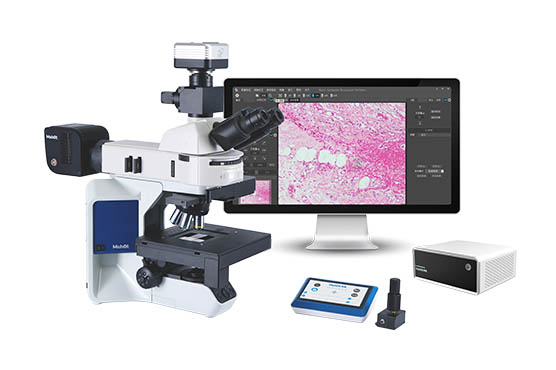

推薦：明美數字切片掃描系統MDS4

可用于HE、IHC、TCT等常規明場病理切片掃描
高精度三維運動平移臺，可用電子手輪控制
快速全閉環自動對焦，自動識別掃描范圍
高幀率快速掃描，10X掃描可低至40秒完成
可升級熒光功能，實現切片掃描、明場及熒光觀察，一機多用

（3）電動升級方案

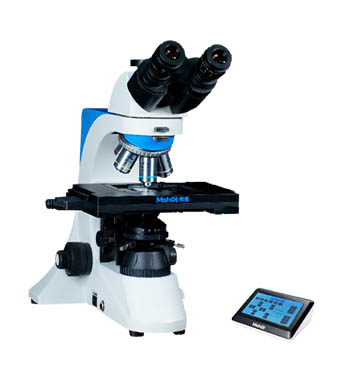

推薦：電動載物臺+常規生物顯微鏡

可定量選擇進行核型分析的區域，避免手動操作造成重復或遺漏
有效行程73*30mm，小步長可達1微米，移動定位更準確
結構緊湊，可匹配大部分生物顯微鏡
可進行二次開發使用，可提供完整運動SDK開發包
