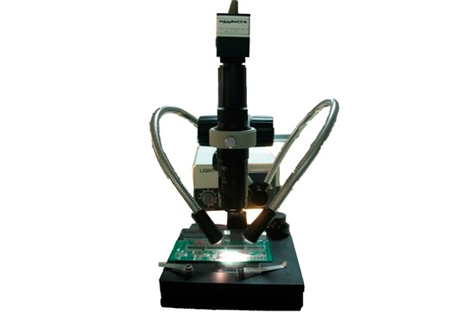

MZX10焊點檢測系列工業顯微鏡,是PCB焊點的檢測的理想工具。本系統采用特殊光學系統，消除了焊點表面產生的反光，使焊點成像清晰，便于檢測虛焊、脫焊以及焊點的質量；成像部分采用我公司自主研發的專業顯微成像裝置，可根據您的需求選配130萬至900萬像素的成像裝置。此外，我們還可以提供專業的電動操作平臺，使的操作更加精準、便捷。

MZX10-D全電動焊點質量檢測系統，可以對焊點進行顯示拍攝，放大測量等操作并直接出具自動檢測報告。

系統由華昌多功能測量?jī)x+焊點檢測系統+軟件構成，該系統不僅可以進行多種常規影響測量及工具顯微鏡的全部功能，還可以進行專業的焊點質量檢測。

用途：檢測焊點質量，可以對焊點進行顯微拍攝，放大測量等操作。

系統特點：采用特殊光學系統，可消除焊點表面在自然光照射下產生的強烈反光，使焊點表面清晰可見。

數碼顯微鏡 MZX10產品參數:

型號/規格	MZX10-S
數碼成像系統	130數碼成像系統
CCD接口	0.5x
物鏡放大倍數	0.7x~4.5x
工作距離	88mm
垂直有效行程	10mm<H<240mm
機械測量功能	無
底座尺寸	240*180*25(mm) 帶移動工作臺,臺面移動距離42*42(mm)
機械測量精度	無機械測量功能
照明方式	H-150，150w雙分支冷光源
電源	220V AC50/60HZ
圖像信息采集方式	USB2.0
軟件系統	明美圖像圖像處理軟件，終身免費升級，含USB加密狗
可選附件	1xCCD接口
輔助物鏡	0.3X 工作距離:249mm 0.5X 工作距離:152mm 0.75X 工作距離:113mm 1.5X 工作距離:55.5mm 2X 工作距離:40.7mm

數碼顯微鏡 MZX10實拍顯微圖片展示:
