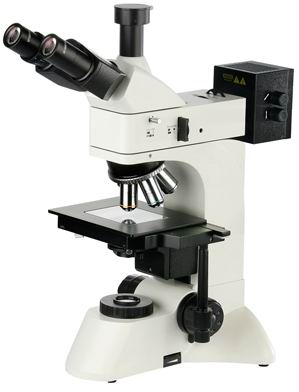

明暗場金相顯微鏡MJ33

MJ33正置明暗視場透反射金相顯微鏡是一種多用途工業檢驗用光學儀器，配置明/暗場物鏡、大視野目鏡與偏光觀察裝置，透反射照明采用“柯勒”照明系統，視場清晰。可用于半導體硅晶片、LCD基板、電路板、固體粉未及其它各種透明或不透明工業試樣的檢驗，是生物學、金屬學、礦物學、精密工程學、電子工程學等研究的理想儀器.

性能特點：

▲采用無限遠光學系統及模塊化功能設計。
▲長工作距離明/暗視場平場物鏡，視場大而清晰。
▲廣角平場目鏡：視場直徑Ф22mm。
▲粗微動同軸調焦機構，粗動松緊可調，帶限位鎖緊裝置，微動格值:2μm。
▲內置式可切換偏光觀察裝置，起偏器可360°旋轉。
▲上光源采用翻蓋式12V50W鹵素?zé)粝洌鼡Q燈炮安全便捷，下光源采用12V30W鹵素?zé)簦友b散熱片。
▲三目鏡筒可自由切換目視觀察與顯微攝影，攝影時可100%通光，適合暗視場顯微圖像拍攝。

標準配置：

型號	MJ33
目鏡	大視野 WF10X(視場數Φ22mm)
物鏡	無限遠長工作距離平場消色差明/暗視場物鏡（無蓋玻片)
	PL L5X/0.12 B.D 工作距離(Work distance)：9.7 mm
	PL L10X/0.25 B.D 工作距離(Work distance)：9.3 mm
	PL L20X/0.40 B.D 工作距離(Work distance)：7.2 mm
	PL L40X/0.60 B.D 工作距離(Work distance)：3.0 mm
目鏡筒	三目鏡,傾斜30?,(內置檢偏振片,可進行切換)
落射照明系統	12V 50W鹵素?zé)?亮度可調
落射照明系統	內置視場光闌、孔徑光闌、濾色片轉換裝置，推拉式檢偏器與起偏器
調焦機構	粗微動同軸調焦, 微動格值:2μm,帶鎖緊和限位裝置
轉換器	五孔(內向式滾珠內定位)
載物臺	雙層機械移動式(尺寸:210mmX140mm,移動范圍:75mmX50mm)
透射照明系統	阿貝聚光鏡 NA.1.25 可上下升降
	藍濾色片和磨砂玻璃
	集光器，鹵素?zé)粽彰鬟m用(內置視場光欄)
	12V 30W 鹵素?zé)?亮度可調

MJ33選配件:

名稱	類別/技術參數
目鏡	分劃目鏡10X(視場數Φ22mm) 格值0.10mm/格
物鏡	無限遠長距平場消色差明/暗視場物鏡(無蓋玻片)
	PL L50X/0.70B.D 工作距離：2.50mm
	PL L60X/0.70 B.D 工作距離：1.90 mm
	PL L80X/0.80B.D 工作距離：1.25mm
	PL L100X/0.85B.D 工作距離：0.22mm
濾色片(透射照明用)	綠濾色片
濾色片(透射照明用)	黃濾色片
CCD接頭	0.4X
	0.5X
	1X
	0.5X帶分劃尺,格值0.1mm/格
數碼相機接頭	Canon，Nikon，Olympus等數碼相機接口
數碼成像裝置	MC/MD系列數碼成像裝置

金相顯微鏡實拍圖片展示:
