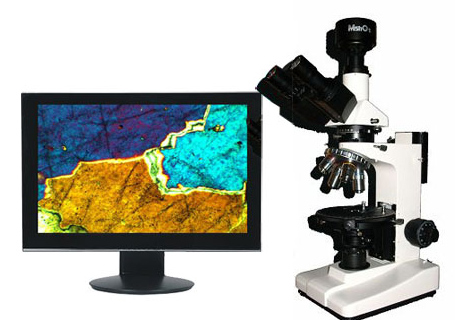

MSHOT數碼偏光顯微鏡ME51
ME51透反射偏光數碼顯微鏡可供廣大用戶做單偏光觀察，正交偏光觀察，錐光觀察。廣泛應用于地質、化工、、藥品等領域的研究與檢驗，也可進行液態高分子材料，生物聚合物及液晶材料的晶相觀察，是科研機構與高等院校進行研究與教學的理想儀器。數碼攝像裝置采用USB2.0接口，可輸出高分辨率的數字圖像信號，且數碼顯微鏡自帶了功能強大的圖像采集處理軟件,方便對顯微圖像進行拍攝與分析。
數碼偏光顯微鏡的性能特點:
1. 配置無應力平場消色差物鏡或無限遠無應力平場消色差物鏡與大視野目鏡
2. 轉換器可調物鏡中心
3. 粗微動同軸調焦機構，粗動松緊可調，帶限位鎖緊裝置，微動格值: 2μm
4. 可拆卸式起偏裝置， 可360°偏振方向旋轉，有0、90、180、270四個檔位，置于孔徑光欄下方
5. 推進式檢偏裝置，可360°偏振方向旋轉，可方便移出光路
6. 圓型旋轉載物臺，360°等分刻度，游標格值6’，中心可調，帶鎖緊裝置
7. 6V20W鹵素?zé)粽彰鳎炼瓤烧{(diào)
8. 數碼攝像系統：500萬像素?cái)?shù)碼成像裝置，USB2.0高速接口。5幀/秒（2592x1944），19幀/秒（640x480），隨機配送界面友好的圖像分析軟件
數碼偏光顯微鏡的標準配置:
型號 |
ME51 |
目鏡 |
大視野 WF10X(Φ18mm) |
分劃目鏡 10X(Φ18mm) 格值0.1mm/格 |
物鏡 |
無應力平場消色差(蓋玻片:0.17mm) PL 5X/0.10 |
無應力平場消色差(蓋玻片:0.17mm) PL 10X/0.25 |
無應力平場消色差(蓋玻片:0.17mm) PL 40X/0.65(彈簧) |
無應力平場消色差(蓋玻片:0.17mm) PL 60X/0.85(彈簧,油) |
目鏡筒 |
三目鏡, 傾斜30°,可100%通光攝影 |
中間接筒 |
檢偏器,360°可調,帶刻度和微動游標 |
勃氏鏡,推入式,中心可調 |
λ補償器 |
λ/4補償器 |
石英鍥補償器 |
調焦機構 |
粗微動同軸調焦, 微動格值:2μm,帶鎖緊和限位裝置 |
轉換器 |
四孔(外向式滾珠內定位) |
載物臺 |
旋轉式載物臺,直徑：Φ150mm，360°等分刻度,游標格值6'，中心可調，帶鎖緊裝置 |
阿貝聚光鏡 |
NA.1.25 可上下升降 |
起偏器 |
可360°旋轉,帶0°,90°,180°,270°四個刻度 |
集光器 |
鹵素?zé)粽彰鬟m用(內置視場光欄) |
照明系統 |
6V 20W 鹵素?zé)?亮度可調 |
數碼成像裝置 |
500萬像素,USB2.0高速接口,5幀/秒（2592x1944） |
MS10圖像處理軟件 |
軟件快速安裝說明書 |
數碼偏光顯微鏡ME51選配件:
名稱 |
類別/技術參數 |
目鏡 |
大視野 WF16X(Φ11mm) |
分劃 10X(Φ20mm),格值0.1mm/格 |
物鏡 |
平場消色差物鏡 PL 5X/0.12
無限遠無應力平場消色差(無蓋玻片) PL 5X/0.12
無限遠無應力平場消色差(無蓋玻片) PL 10X/0.25
無限遠無應力平場消色差(無蓋玻片) PL 40X/0.60(彈簧)
無限遠無應力平場消色差(無蓋玻片) PL 60X/0.75(彈簧,油) |
熒光物鏡 FL 100X/1.25 (彈簧,甘油) |
濾色片 |
綠濾色片 |
黃濾色片 |
熒光電源箱 |
100W 寬電壓恒功率熒光電源箱,帶計時器. |
落射器熒光裝置 |
熒光濾光片組 UV激發光波段330~400nm |
熒光濾光片組 V激發光波段395~415nm |
相襯裝置 |
目鏡 |
對中望遠鏡 |
物鏡 |
相襯平場消色差 10X/0.25 PHP |
相襯平場消色差 20X/0.40 PHP |
相襯平場消色差 40X/0.65 PHP(彈簧) |
相襯平場消色差 100X/1.25 PHP(彈簧,油) |
轉盤式相襯聚光鏡(PH-Ⅰ) |
轉盤式相襯聚光鏡(PH-Ⅱ) |
插板式相襯聚光鏡 |
拉板式相襯聚光鏡 |
數碼偏光顯微鏡實拍顯微圖片展示:
|
